产品名称 小试隔膜板框电解装置 / HZC-502

产品详情

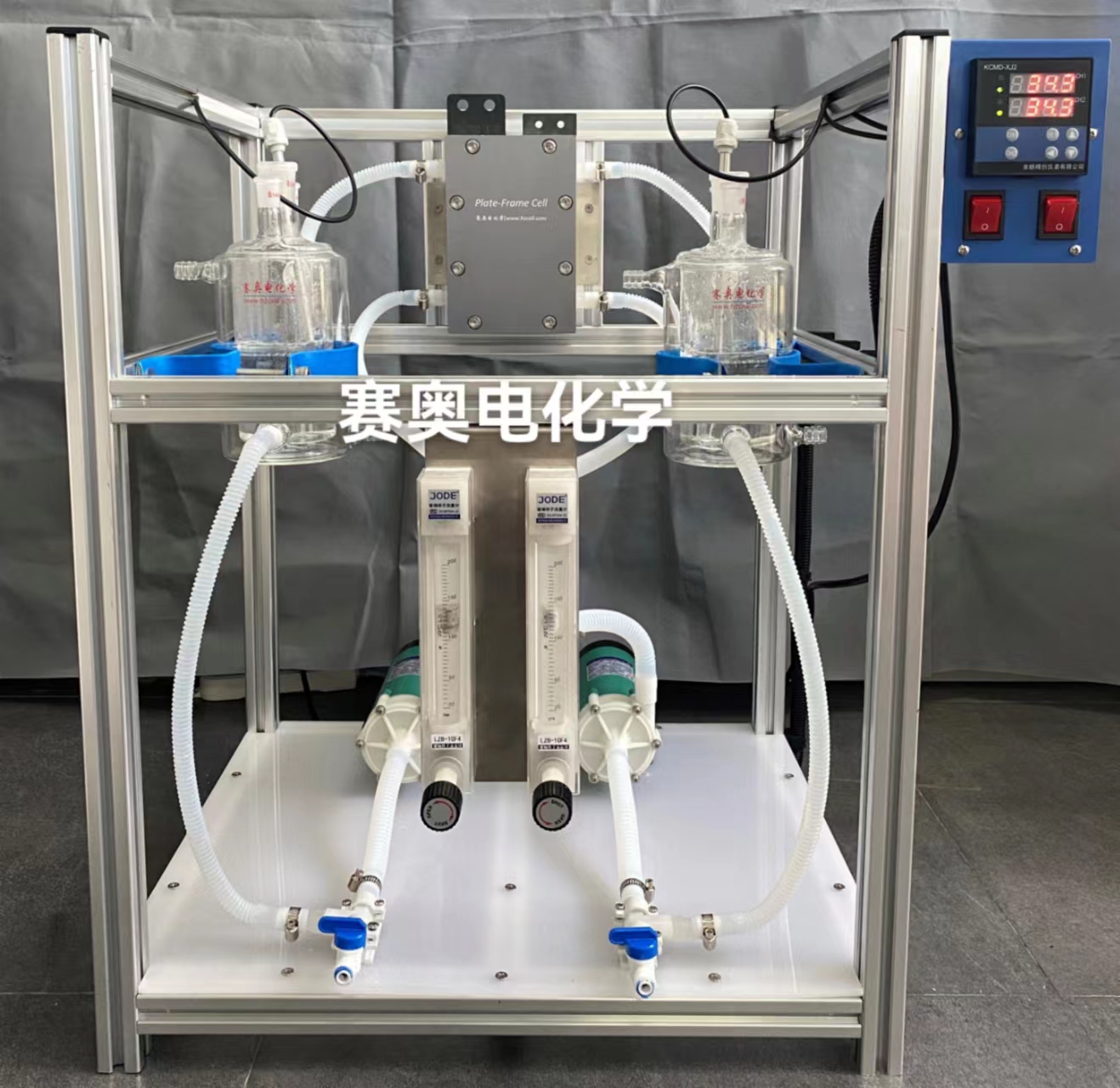

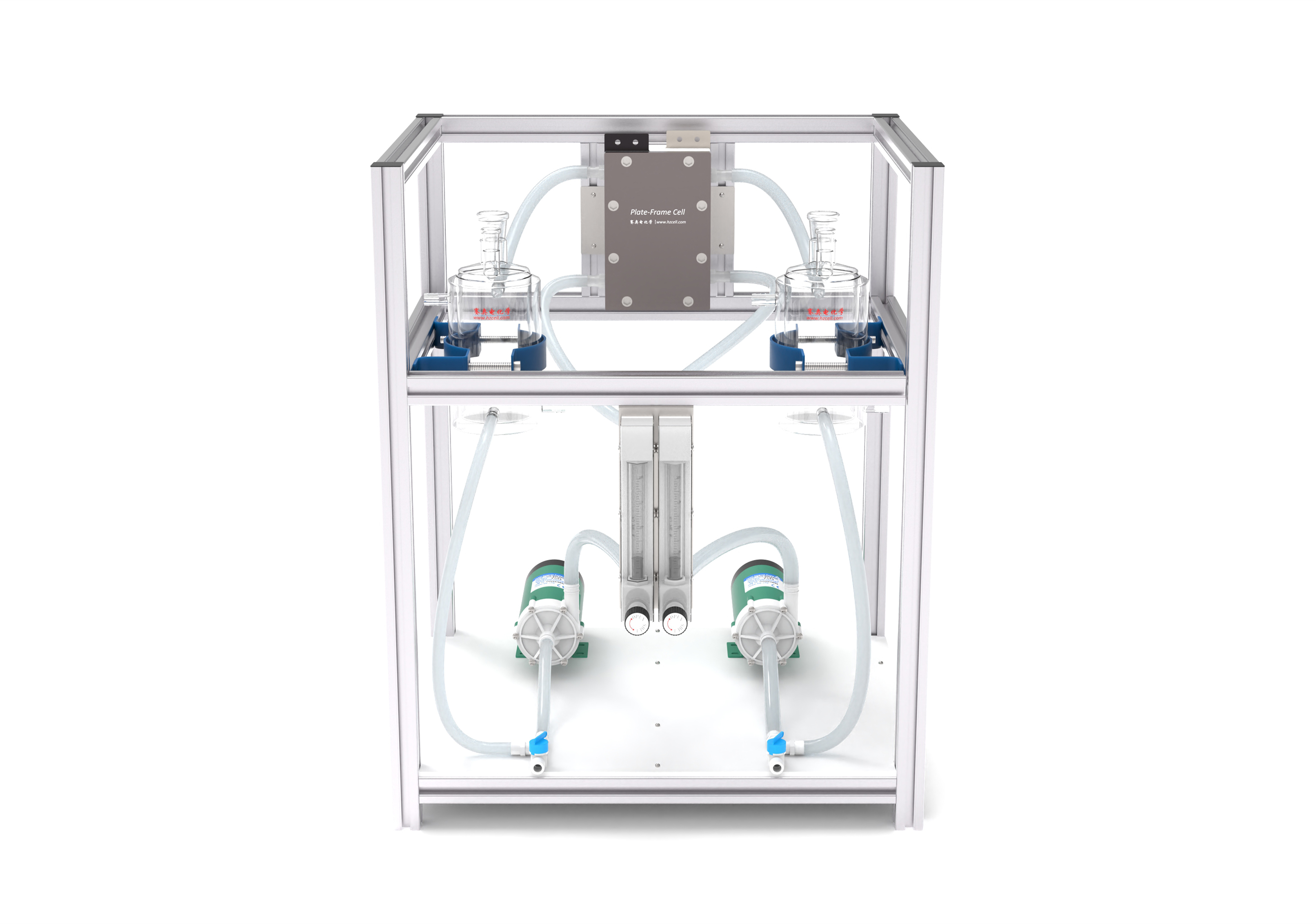

小试隔膜板框电解装置  / HZC-502组装后的电解槽规格大小为 120×110×180mm(宽以实际尺寸为准),材质为聚丙烯或聚四氟乙烯,其电解槽为两膜三室结构,两膜为阳离子交换膜和阴离子交换膜,阴极电极为钛网电极,阳极电极是网状钛基体涂层电极(DSA),电极的有效面积约是1dm2装置器件包括循环槽、磁力泵、连接管路等,电解槽组装后不漏液。

两膜三室电解槽在直流电压的电驱力作用下,中间室内阴、阳离子选择性透过两膜,分别透过阴、阳离子交换膜进入相应的电极室内,以电解硫酸锂制备氢氧化锂为例说明之。

板框式两膜三室电解槽/HZC-502(图1)

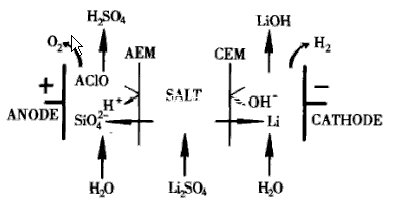

Fig. 1  两膜三室板框式电解槽电解硫酸锂制备氢氧化锂过程示意图

电解槽电极距离较近,有效减小电解液的欧姆降;电极反应的有效面积较大,可以进行大电流密度的电解实验;此外,阴、阳极室电解液快速流动,使得物料快速交换,提高电极表面传质。小试隔膜板框电解装置可以作为中试研究之前的小试研究设备,所得实验结果更有实际的应用价值。

板框式两膜三室电解槽/HZC-502(图2)

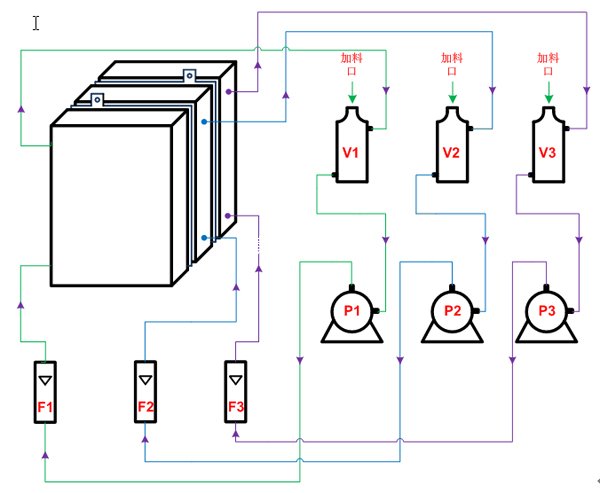

Fig. 2 两膜三室板框式电解系统分布图


两膜三室电解槽是工业化电解槽单室的缩放,可以作为电解合成和电渗析反应器,适合于应用性研究项目,可以考察温度、物料特性、电极材料、流体力学等因素,是中试实验之前必要的研究装置。
