1964 年，美国化学家 Manuel M. Baizer 发明了一种革命性的电化学合成方法——用电子代替化学试剂，将丙烯腈"缝合"成己二腈。这项技术被孟山都公司迅速工业化，成为有机电合成史上最成功的商业案例之一。而让这一切成为可能的关键装备之一，就是毛细间隙电解槽。

从巴斯夫 1971 年的专利（US 3,616,320），到今天实验室台面上的精密仪器，毛细间隙电解槽走过了半个多世纪的演进之路。它究竟是什么？为什么"间隙越小，效率越高"？本文将带你一探究竟。

一、什么是毛细间隙电解槽？

简单来说，毛细间隙电解槽（Capillary Gap Cell）(图1)是一种特殊设计的电解槽，其核心特征是：阳极和阴极之间的距离极小——通常只有 0.05 至 2 毫米，相当于一两张 A4 纸的厚度。电解液以薄膜状从这对"面对面"的电极间隙中流过，就像水流过两块平行的玻璃板之间。

这种设计灵感来自一个基本的电化学原理：电极间距越近，电解液的电阻（欧姆压降）就越小，电能浪费就越少，反应效率就越高。就像缩短了两座城市之间的高速公路——距离短了，油耗自然就降下来了。

在实际装置中，多对这样的板状电极以"堆叠"方式串联排列，电解液依次流经每一对电极间隙。这种"多对电极串联"的设计，既增加了总反应面积，又保持了每对电极之间极小的间距——这就是"毛细间隙"的精髓所在。

图1 毛细间隙电解槽原理图

二、从实验室到工业化：毛细间隙电解槽的技术发展之路

毛细间隙电解槽并非一蹴而就的发明，而是伴随着有机电合成从实验室走向工业化的进程逐步成熟。以下是几个关键节点：

1963 年 · Baizer 突破

Manuel M. Baizer 发明使用季铵盐（如四乙基铵对甲苯磺酸盐）作为支持电解质，以铅或汞为阴极，成功实现丙烯腈电化学氢化二聚制备己二腈，电流效率大幅提升，达到工业化门槛。

1965 年 · 孟山都工业化

孟山都公司采用 Baizer 的技术在美国 Decatur 建立己二腈电化工厂，标志着有机电合成正式步入大规模工业生产时代。此后，日本旭化成、德国巴斯夫等公司纷纷跟进。

1971 年 · 巴斯夫专利 US 3,616,320

德国巴斯夫公司的 Fritz Beck 和 Hans Leitner 申请了毛细间隙电解槽的关键专利。该专利明确了"液密电极 + 0.05–2 mm 间隙 + 电解液毛细流动"的技术方案，在低电流密度下实现了高时空产率，能耗仅为 2.61 kWh/kg 己二腈。

21 世纪 · 有机电合成复兴

随着绿色化学理念的深入和电化学装备的不断改进，有机电化学合成被 IUPAC 列为 2023 年度化学领域十大新兴技术之一。毛细间隙电解槽作为核心装备，正在医药中间体、农药中间体、精细化工等领域焕发新生。

在电解过程中，施加在电极上的电压（槽电压）由几部分组成：

原理公式

槽电压 = 热力学电势 + 活化过电位 + 欧姆压降其中欧姆压降 = 电流密度 × 电解液电阻 × 电极间距

关键就在最后这一项——欧姆压降。它与电极间距成正比：间距越大，电阻越大，浪费在"加热电解液"上的电能就越多。在传统电解槽中，电极间距往往在数厘米级别，欧姆压降可占槽电压的 50% 以上。

毛细间隙电解槽将间距压缩到 0.05–2 mm，相当于传统电解槽的 1/10 到 1/100。根据巴斯夫专利数据，6 对电极的总电压仅 23.4 V（每对仅 3.9 V），而同类的振动电极方法需要 4.5 V 才能实现相同的电流密度。

四大核心优势

核心优势

1. 欧姆压降极低，电能利用率高

电极间距从厘米级压缩到亚毫米级，电解液电阻大幅下降。专利数据显示，每对电极仅需 3.8–5.0 V 即可维持 1–20 A/dm² 的电流密度，电能更多地用于目标反应，而非白白消耗在电阻热上。

核心优势

2. 传质效率高，反应更均匀

电解液以薄膜形式在极窄间隙中流动，传质距离极短，反应物能迅速到达电极表面，产物也能快速离开。

核心优势

3. 支持电解质用量少，成本与分离双优化

传统无隔膜电解需要大量支持电解质（如季铵盐）来降低电阻，既昂贵又增加产物分离难度。毛细间隙设计因电阻本就很低，仅需约 1 wt% 的电解质盐即可正常工作，大幅降低了原料成本和后处理负担。

核心优势

4. 堆叠可放大，"数量放大"而非"尺寸放大"

通过增加电极对的数量来扩大产能，而非增大单电极面积。这种"数量放大"策略避免了传统电解槽放大时传质效率下降、电流分布不均等问题，从实验室到工业级可保持一致的反应性能。

四、经典案例：巴斯夫专利中的己二腈合成

1971 年授权的美国专利 US 3,616,320 是毛细间隙电解槽发展史上的里程碑。在这份专利中，巴斯夫公司的发明人 Fritz Beck 和 Hans Leitner 详细描述了如何利用毛细间隙电解槽将丙烯腈电解转化为己二腈——一种制造尼龙-66 合成纤维的关键中间体。

反应原理——两个丙烯腈分子在阴极获得电子后"二聚"，形成己二腈：

反应式

2 CH₂=CH-CN + 2H₂O + 2e⁻ → NC-(CH₂)₄-CN + 2OH⁻

专利中的实施例 1 描述了一个令人印象深刻的实验：6 对石墨电极堆叠排列，每对间距仅 0.5 mm，阳极表面覆有 190 μm 厚的氧化铅催化层。电解液含 55% 丙烯腈、28% 异丙醇、16% 水和仅 1% 的四乙基铵乙基硫酸盐（TEAES）。在 30 °C、10 A/dm² 的条件下：

专利还探索了不同阴极材料（石墨、汞齐化铅、铜等）、不同 pH（1–8）、不同电流密度（1–20 A/dm²）和不同理论电流转换率（30%–70%）对反应选择性的影响，积累了系统的工艺数据，为后续工业化奠定了坚实基础。

五、不止于己二腈：毛细间隙电解槽的现代应用

半个世纪后的今天，毛细间隙电解槽早已超越了己二腈的单一应用，成为有机电合成领域的关键装备之一：

• 精细化学品合成：如茴香醛二甲基缩醛的电氧化合成。研究表明，以准毛细间隙电解槽为装置，石墨为阳极，对甲苯磺酸钠为支持电解质，收率可达 75%，电流效率 47%。
• 医药中间体合成：电化学合成条件温和、选择性好，适合药物中间体合成。
• 绿色化学优势：电化学合成以"电子"为试剂，无需有毒有害的氧化剂/还原剂，从源头减少危废排放。反应条件温和、选择性高，原子经济性显著优于传统化学法。有机电化学已被 IUPAC 列为 2023 年度十大新兴技术之一。

六、对比：毛细间隙电解槽 vs 传统电解槽

七、展望：有机电合成的广阔前景

有机电合成以电子代替传统化学氧化剂和还原剂，从源头减少危险废物的产生，被誉为"最绿色的化学技术"之一。毛细间隙电解槽凭借其低能耗、高传质效率和高选择性，正在医药和农药中间体合成领域展现出巨大的应用潜力。

在医药中间体合成方面，许多活性药物成分的分子骨架构建涉及复杂的氧化还原反应。传统化学方法往往需要使用昂贵且有害的金属氧化剂或还原剂，不仅成本高、原子经济性差，还带来严重的环境负担。毛细间隙电解槽提供了一条更清洁的路径：通过精确控制电极电势，可以实现高选择性的官能团转化，避免过度氧化或副反应。例如，在含氮杂环药物中间体、手性醇类中间体的合成中，电化学方法已显示出优于传统化学法的收率和选择性。

在农药中间体合成方面，电化学合成同样大有可为。许多高效低毒农药的生产需要构建特定的分子结构，传统工艺步骤长、收率低、污染大。毛细间隙电解槽的温和反应条件和精准电位控制，为农药中间体的高效绿色合成提供了新的技术路径，有望在缩短工艺路线、降低三废排放方面取得突破。

从 1963 年 Baizer 的关键突破，到 1971 年巴斯夫专利中的 0.5 mm 间隙，再到今天医药和农药中间体合成中的广泛应用——毛细间隙电解槽的演进史，就是人类不断"缩短电极距离"的历史。每一次间距的缩短，都意味着更高的效率、更低的能耗、更绿色的未来。

产品推荐

为了让更多科学家的电化学合成发明更快地从实验室走向工业化，杭州赛奥电解技术有限公司（www.hzcell.com）经过反复试验和多轮改版，开发了如图1所示的毛细间隙小试电解槽及其配套装置。测试表明，该电解槽能实现2-甲基呋喃电氧化合成2-甲基-2,5-二甲氧基-2,5-二氢呋喃，转化率99%，收率93%，电流密度50mA/cm2，电流效率92%，单槽电压3.8V；配套装置符合人体工程学原理。

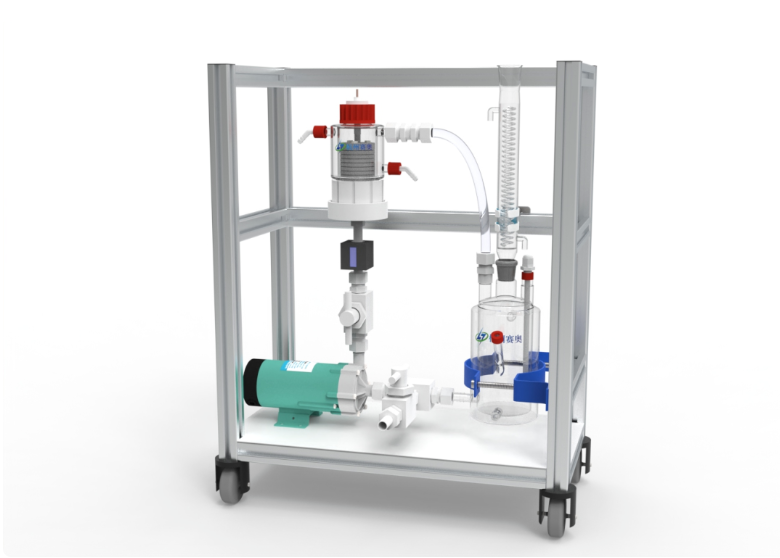

图1 毛细间隙小试电解槽及其配套装置
