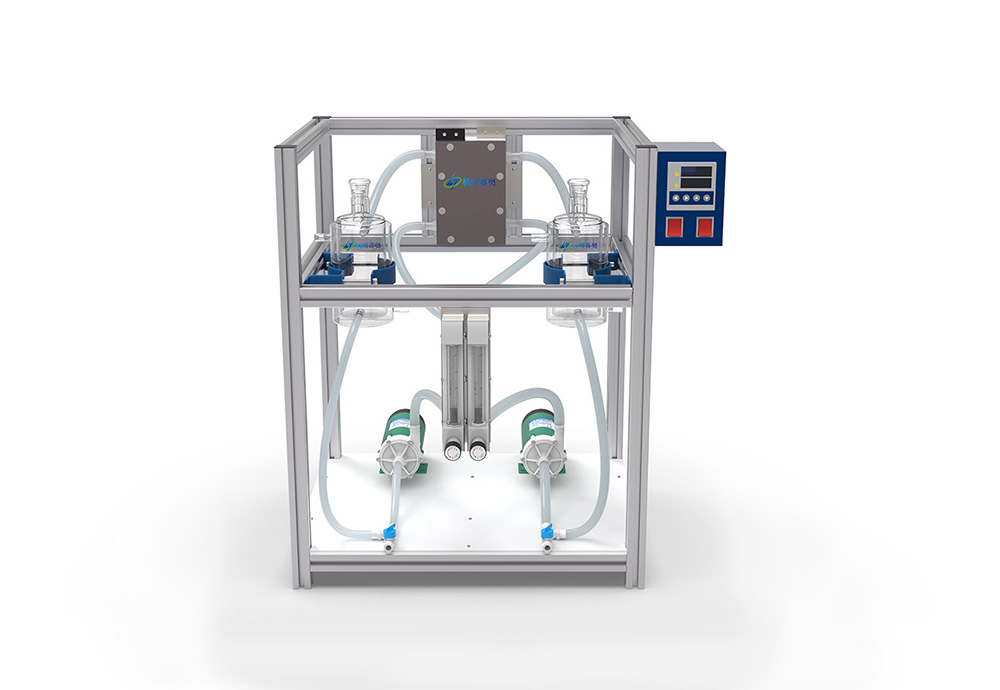

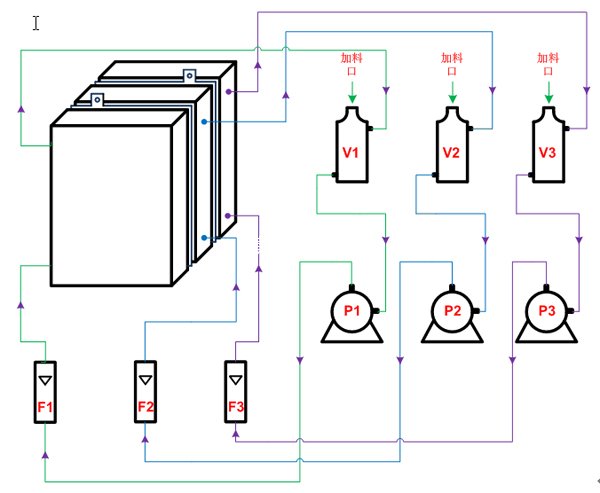

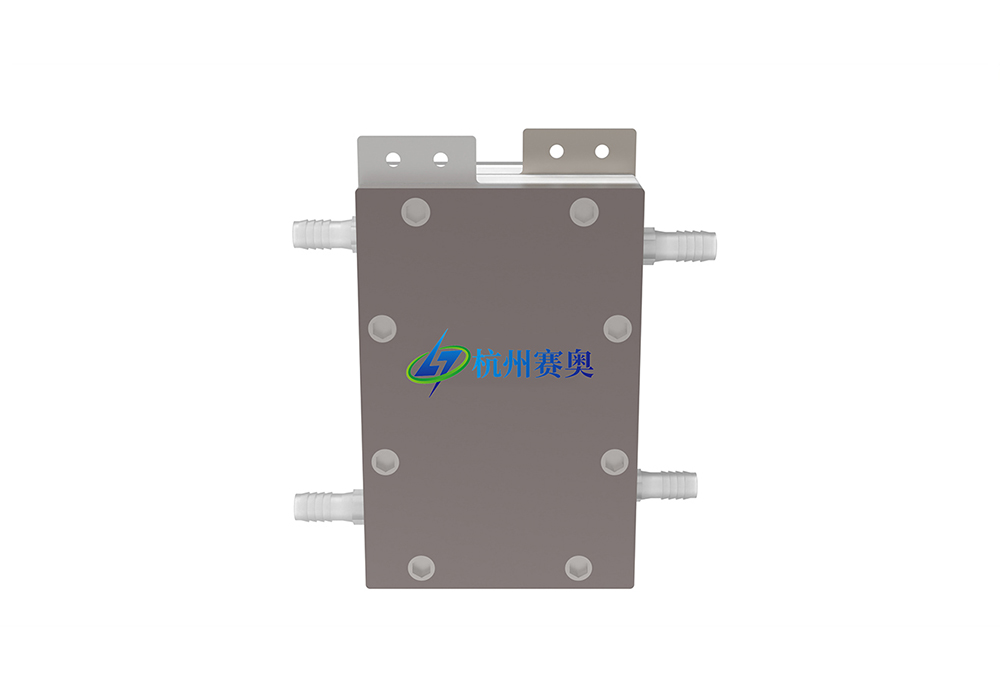

小试隔膜板框电解装置 / HZC-502组装后的电解槽规格大小为 120×110×180mm（宽以实际尺寸为准），材质为聚丙烯或聚四氟乙烯，其电解槽为两膜三室结构，两膜为阳离子交换膜和阴离子交换膜，阴极电极为钛网电极，阳极电极是网状钛基体涂层电极(DSA)，电极的有效面积约是1dm2。装置器件包括循环槽、磁力泵、连接管路等，电解槽组装后不漏液。
小试隔膜板框电解装置 / HZC-502组装后的电解槽规格大小为 120×110×180mm（宽以实际尺寸为准），材质为聚丙烯或聚四氟乙烯，其电解槽为两膜三室结构，两膜为阳离子交换膜和阴离子交换膜，阴极电极为钛网电极，阳极电极是网状钛基体涂层电极(DSA)，电极的有效面积约是1dm2。装置器件包括循环槽、磁力泵、连接管路等，电解槽组装后不漏液。
电解槽在直流电压的电驱力作用下，中间室内阴/阳离子选择性透过离子膜进入相应的电极室内，以电解硫酸锂制备氢氧化锂为例说明之。

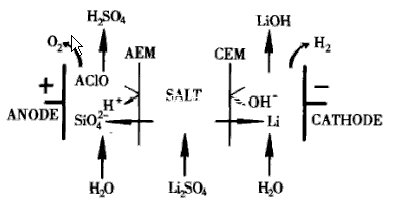

Fig. 1 两膜三室板框式电解槽电解硫酸锂制备氢氧化锂过程示意图
电解槽电极距离较近，有效减小电解液的欧姆降；电极反应的有效面积较大，可以进行大电流密度的电解实验；此外，阴、阳极室电解液快速流动，使得物料快速交换，提高电极表面传质。小试隔膜板框电解装置可以作为中试研究之前的小试研究设备，所得实验结果更有实际的应用价值。
该装置是工业化电解槽单室的缩放，可以作为电解合成和电渗析反应器，适合于应用性研究项目，可以考察温度、物料特性、电极材料、流体力学等因素，是中试实验之前必要的研究装置。
